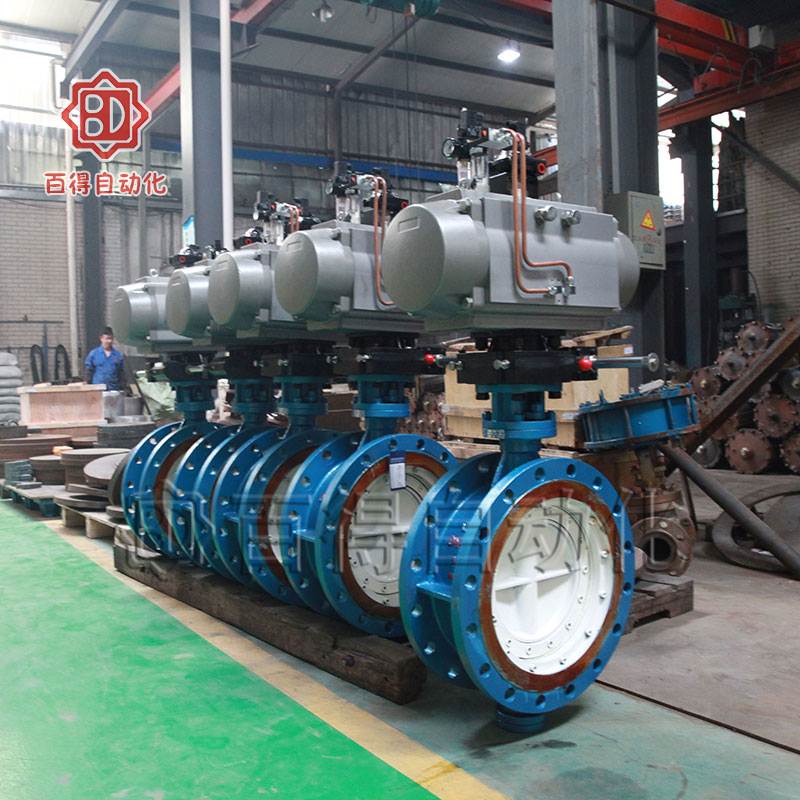

氣動法蘭蝶閥由角行程氣動活塞式執行器與法蘭式蝶閥組成。不同的介質可選用適合的材料，以保證蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性更凸出。法蘭連接方式的蝶閥安裝和拆卸容易，維修更方便。完全開啟時，蝶板厚度是介質流經閥體時唯一的阻力，因此流體阻力非常小。主要用于食品、醫藥、化工等純凈管路及工業環保、水處理給排水管路作啟閉或介質流量的調節。

產品參數

氣動法蘭式蝶閥技術參數
公稱通徑	DN50~800mm
連接方式	法蘭
執行器配置	AT、GT、AW、G型
氣缸形式	雙作用、單作用（彈簧復位）
控制方式	開關型、調節型、三段式（開度可選）
公稱壓力	16、25、40bar（如需更高壓力訂貨時請注明）
氣源壓力	4~7bar
介質溫度	W1:-40~180℃、W3：-30~425℃、W4：-40~425℃
環境溫度	標準型:-20~80℃
閥體材質	碳鋼（C）、不銹鋼（P4、P6）
密封材質	丁晴橡膠（X）、聚四氟乙烯（F）、金屬硬密封（H）、硬質合金（Y）

安裝尺寸

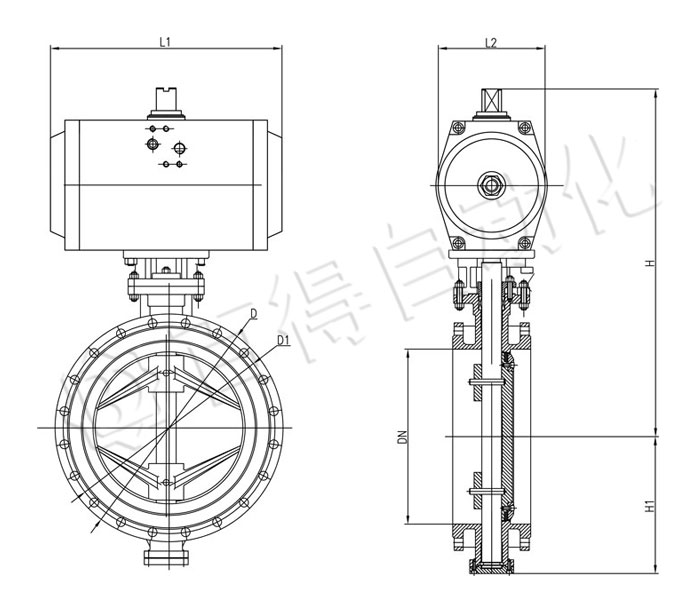

氣動法蘭式蝶閥安裝尺寸圖

氣動法蘭式硬密封蝶閥主要外形及連接法蘭尺寸D643（H、Y、W、F)1.6MPa
公稱通徑DN	外形尺寸					連接法蘭尺寸					執行器型號雙作用
公稱通徑DN	L	L1	L2	H	H1	D	D1	D2	氣動高	n-Φd	執行器型號雙作用
50	108	140	70	277	65	165	125	99	118	4-Φ18	GT63
65	112	165	83	287	75	185	145	118	130	4-Φ18	GT75
80	114	182	91	365	85	200	160	132	138	4-Φ18	GT83
100	127	209	100	420	130	220	180	156	147	4-Φ18	GT92
125	140	294	120	436	175	250	210	184	170	4-Φ18	GT118
150	140	284	137	466	190	285	240	211	190	4-Φ22	GT127
200	152	378	172	593	215	340	295	266	228	4-Φ22	GT160
250	165	418	224	682	265	405	355	319	285	4-Φ22	GT190
300	178	593	135	725	305	460	410	370	185	4-Φ22	BAW13
350	190	782	190	832	340	520	470	429	240	4-Φ22	BAW17
400	216	782	190	862	360	580	525	480	240	4-Φ22	BAW17
450	222	888	190	945	400	640	585	548	240	4-Φ26	BAW20A
500	229	888	190	1058	430	715	650	609	240	4-Φ26	BAW20A
600	267	1098	235	1108	490	840	770	720	285	4-Φ30	BAW20
700	292	1309	310	1170	555	910	840	794	360	4-Φ30	BAW25
800	318	1309	310	1325	620	1025	950	901	360	4-Φ33	BAW25
