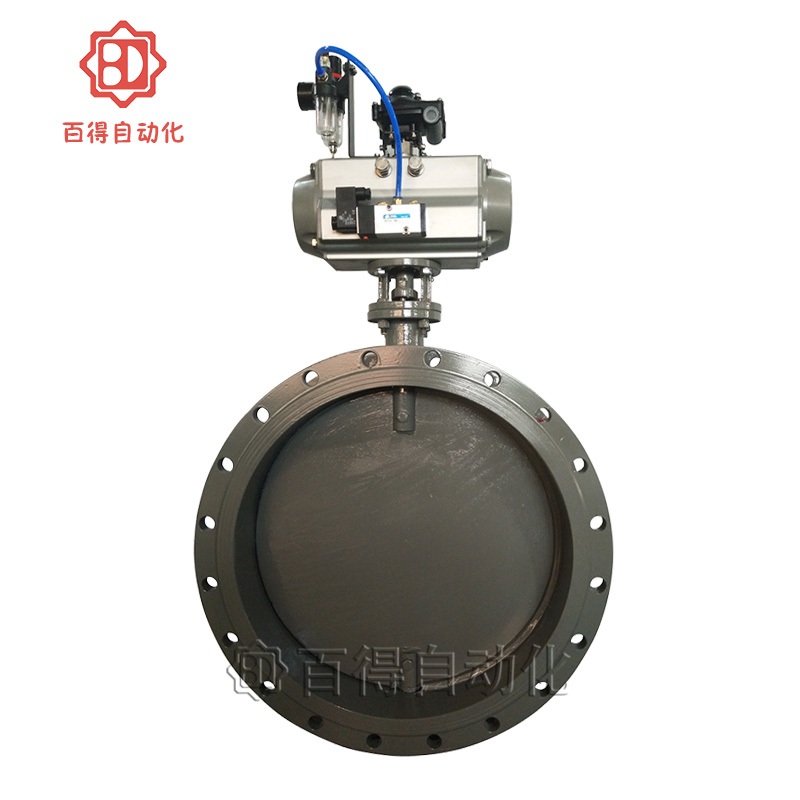

氣動通風蝶閥D641W屬于非密閉型蝶閥配置閥門氣動裝置（AT、GT、AW、G系列）。閥體采用結構鋼板焊接制造，閥門結構緊湊、重量輕、安裝方便、適用于通風管道，通風除塵系統、冷熱風，煙氣，含塵氣體等介質。對含塵氣體、煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和截流作用。
產品參數
|
氣動通風蝶閥技術參數
|
|
執行器選配
|
AT、G、TAW、G系列
|
|
氣源壓力
|
雙作用：4-7bar/單作用：4-7bar
|
|
工作溫度
|
常溫型：-20℃～80℃(丁腈橡膠O型圈)
|
|
高溫型：-20℃～160℃(氟橡膠O型圈)
|
|
動作范圍
|
0～90°±5°
|
|
閥位信號
|
定位器：4～20mA/回信器：全開全關信號
|
|
閥體形式
|
鋼板焊接閥體
|
|
公稱通徑
|
DN50～2000mm
|
|
公稱壓力
|
PN6、10、16bar（如需更高壓力訂貨時注明）
|
|
連接形式
|
法蘭式、對夾式
|
|
閥蓋形式
|
一體式
|
|
壓蓋型式
|
壓蓋壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料
|

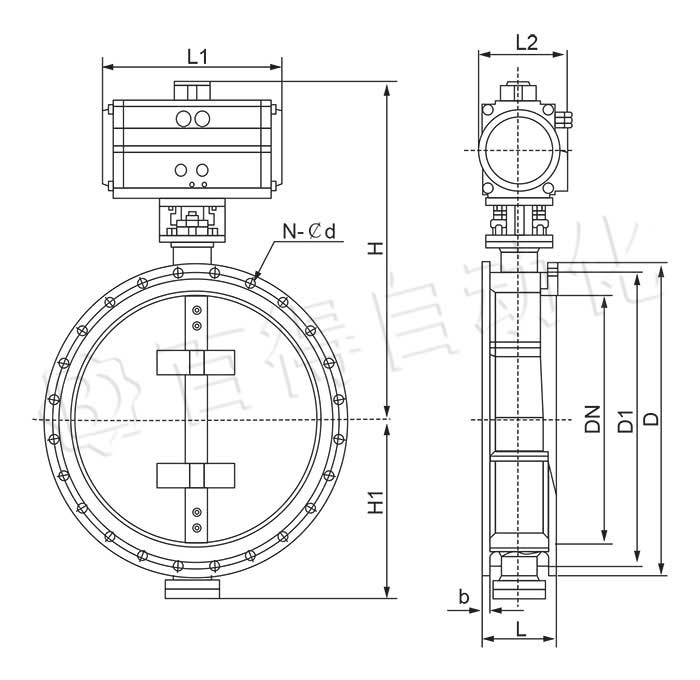

安裝尺寸
|
氣動通風蝶閥主要外型及連接尺寸PN2.5?6.0
|
|
公稱通徑DN
|
L1
|
L2
|
H
|
H1
|
L
|
D
|
D1
|
D2
|
N-￠d
|
|
50
|
145
|
75
|
286
|
70
|
100
|
140
|
110
|
88
|
4-￠14
|
|
65
|
145
|
75
|
306
|
80
|
100
|
160
|
130
|
108
|
4-￠14
|
|
80
|
145
|
75
|
334
|
95
|
100
|
190
|
150
|
124
|
4-￠18
|
|
100
|
169
|
84
|
354
|
105
|
100
|
210
|
170
|
144
|
4-￠18
|
|
125
|
169
|
84
|
384
|
120
|
100
|
240
|
200
|
174
|
8-￠18
|
|
150
|
201
|
98
|
409
|
132
|
100
|
265
|
225
|
199
|
8-￠18
|
|
200
|
209
|
108
|
593
|
160
|
120
|
320
|
280
|
254
|
8-￠18
|
|
250
|
242
|
120
|
650
|
187
|
120
|
375
|
335
|
309
|
12-￠18
|
|
300
|
275
|
132
|
715
|
220
|
120
|
440
|
395
|
363
|
12-￠22
|
|
350
|
275
|
132
|
814
|
245
|
140
|
490
|
445
|
413
|
12-￠22
|
|
400
|
332
|
148
|
863
|
270
|
140
|
540
|
495
|
463
|
16-￠22
|
|
450
|
332
|
148
|
918
|
297
|
160
|
595
|
550
|
518
|
16-￠22
|
|
500
|
385
|
165
|
1016
|
322
|
160
|
645
|
600
|
568
|
20-￠22
|
|
600
|
450?750
|
188?210
|
1128
|
377
|
180
|
755
|
705
|
667
|
20-￠26
|
|
700
|
507?750
|
215?210
|
1233
|
430
|
180
|
860
|
810
|
772
|
24-￠26
|
|
800
|
507?900
|
215?275
|
1344
|
487
|
200
|
975
|
920
|
878
|
24-￠30
|
|
900
|
507?900
|
215?275
|
1550
|
537
|
200
|
1075
|
1020
|
978
|
24-￠30
|
|
1000
|
507?900
|
215?275
|
1660
|
587
|
220
|
1175
|
1120
|
1078
|
28-￠30
|
|
1200
|
507?900
|
215?275
|
1890
|
687
|
240
|
1405
|
1340
|
1295
|
32-￠33
|
|
1400
|
562?900
|
235?275
|
2670
|
760
|
260
|
1630
|
1560
|
1510
|
36-￠36
|
|
1600
|
646?900
|
272?275
|
2810
|
895
|
280
|
1830
|
1760
|
1710
|
40-￠36
|
|
1800
|
646?1180
|
275?365
|
3020
|
995
|
300
|
2045
|
1970
|
1918
|
44-￠39
|
|
2000
|
722?1800
|
305?365
|
3220
|
1095
|
320
|
2265
|
2180
|
2125
|
48-￠42
|
