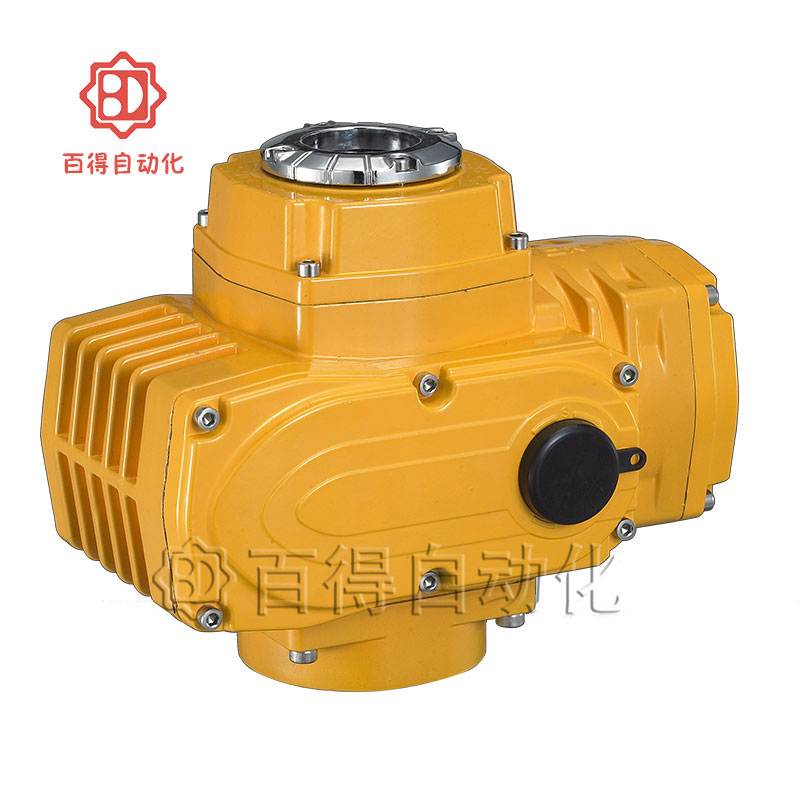

QH電動執行器屬于精小型電動執行器，相比于傳統電動執行機構，QH電動執行器整體表現具備四高：防護等級高、傳動精度高、高集成智能化模塊性能更加優越、多重保護設計使用安全系數更高。外觀整體型設計，造型精致小巧更美觀。有360°全行程和90°角行程兩種回轉角度可選；功能上分為開關型和調節型兩種。
產品參數
規格型號：QH-60
型號意義：QH—精小型電動執行器 60—輸出扭矩600NM
工作行程：360°可調
防護等級：IP67
輸出扭矩：600Nm
電機電源：DC24V±10% AC24V±10% AC110V±10% 50/60HZ 220V±10% 50/60H
特殊電源要求需提前溝通確認！
環境溫度：-20℃～+60℃ 特殊溫度要求須在訂貨前確認！
具體輸出扭矩，請查看下方輸出扭矩力詳表。
|
參數/型號
|
QH-60
|
|
電源
|
DC24V
|
AC110V
|
AC220V
|
|
電機功率
|
70W
|
90W
|
90W
|
|
額定電流
|
8.00A
|
1.18A
|
0.67A
|
|
標準時間/力矩
|
45S/600Nm
|
|
回轉角度范圍
|
0～90°可調
|
|
可選控制電路
|
A型/B型/C型/D型
|
|
整機重量
|
10.0Kg
|
|
絕緣電阻
|
DC24V：100MΩ/250VDC AC110V/AC220V A00100MΩ/250VDC
|
|
耐壓等級
|
DC24V:500VAC1分鐘、AC110V/AC220V:1500VAC1分鐘
|
|
防護等級
|
IP67
|
|
安裝方法
|
360°任意角度安裝
|
|
電氣接口
|
2-G1/2堵頭，使用時用戶應根據所選電纜，加裝相應的電纜接頭
|
|
環境溫度
|
-20℃～+60℃
|
|
選裝功能
|
◆過力矩保護 除濕加熱器
|

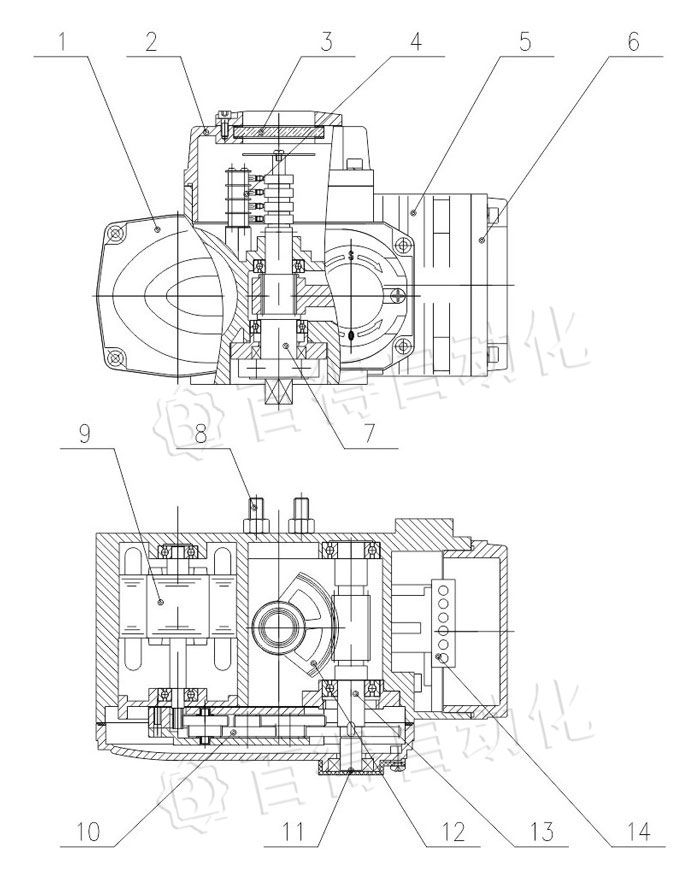

產品結構
|
1
|
驅動蓋
|
8
|
機械限位
|
|
2
|
電裝蓋
|
9
|
電機
|
|
3
|
觀察窗
|
10
|
齒輪箱
|
|
4
|
限位開關
|
11
|
手動接口
|
|
5
|
箱體
|
12
|
蝸輪
|
|
6
|
接線蓋
|
13
|
蝸桿
|
|
7
|
輸出軸
|
14
|
接線端子
|
相關資質
質量管理體系認證證書中文版
質量管理體系認證證書英文版
電動執行器QH專利證書
QH電動執行器防爆合格證
